M-3-03-00 - ZESTAW WARSZTATOWY II

- szafa warsztatowa M-3-02-01
- tablica narzędziowa z oświetleniem listwą zasilającą z 4 gniazdami i wyłącznikiem
- szafka warsztatowa N-1-11-02
- szafka warsztatowa N-1-13-02
- szafka warsztatowa N-1-02-02
- blat ze sklejki 01

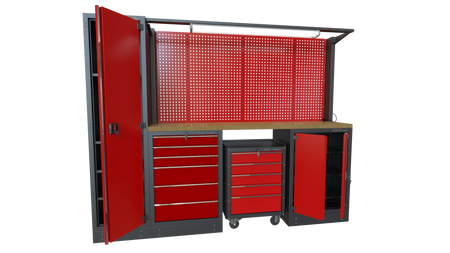

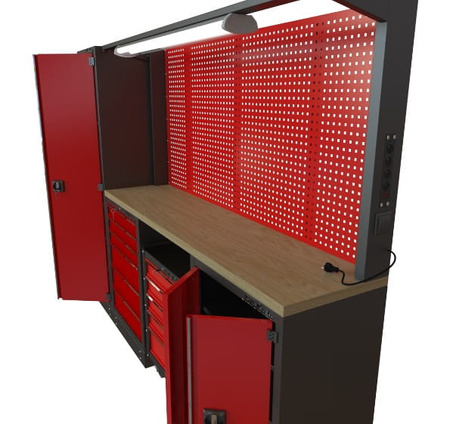

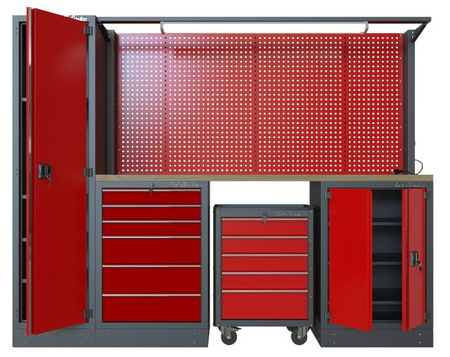

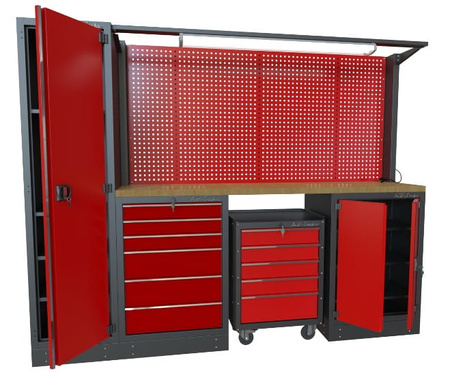

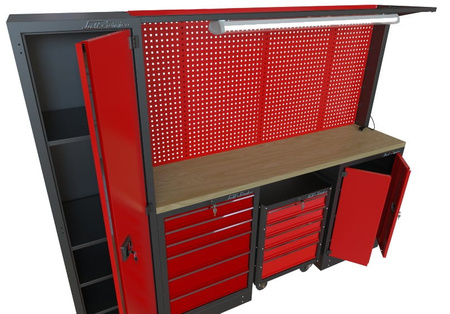

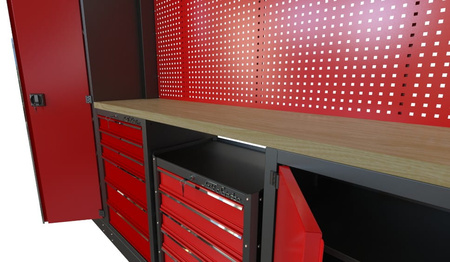

Zestaw warsztatowy II

Zestaw warsztatowy został zaprojektowany w taki sposób, aby zoptymalizować i usprawnić proces naprawy, a także wszelkie prace w zależności od potrzeb Twojego warsztatu lub garażu.
Zestaw zapewnia wygodę podczas prac zajmując stosunkowo niewiele miejsca, a jednocześnie stanowi miejsce zgromadzenia najpotrzebniejszych materiałów i narzędzi, gwarantując optymalizację czynności naprawczych jak i czasu naprawy.
Zestaw warsztatowy pozwala na optymalizację stanowiska pracy według systemu 5S i Lean Manufacturing.

W skład zestawu wchodzą następujące elementy:

- szafa M-3-02-01

- tablica narzędziowa z oświetleniem listwą zasilającą z 4 gniazdami i wyłącznikiem

- szafka N-1-11-02

- szafka N-1-13-02

- szafka N-1-02-02

- blat ze sklejki 01

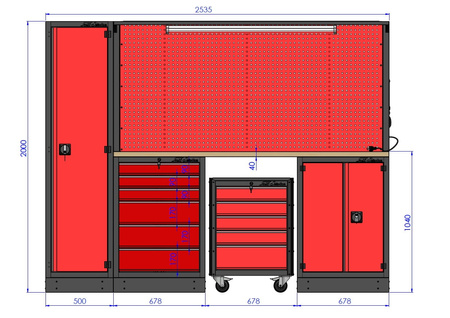

SZAFA WARSZTATOWA M-3-02-01

- szerokość szafy 500 mm

- głębokość szafy 500 mm

- wysokość szafy z cokołem 2000 mm

- wysokość cokołu 110 mm

- szafa wykonana w całości z blachy stalowej o grubości 1,0 mm

- podwójne drzwi zawieszone na niezwykle mocnych zawiasach zewnętrznych Elesa Ganter z serii CFT

- cała szafa oparta na cokole o wysokości 110 mm zabezpieczonym przed czynnikami korozji, cynkowym podkładem proszkowym.

- montażu samego cokołu i przykręcenie do szafy dokonuje sam użytkownik

- cokół wykonany z blachy stalowej o grubości 1,5 mm

- szafa wyposażona w zestaw 4 półek opartych na wspornikach

- półki z możliwością regulacji wysokości co 30 mm za pomocą przestawnych wsporników

- statyczne obciążenie półki do 90 kg

- boczne wsporniki dla półek stanowią podporę dla uniwersalnego systemu montażu szuflad.

  ( zestaw szuflad jest oddzielnym wyposażeniem każdej szafy i nie stanowi jej integralnej całości, umieszczone szuflady na zdjęciach mają tylko charakter poglądowy )

- komplet szuflady składa się z: szuflady o dowolnej wysokości, dwóch wsporników bocznych zawieszanych na mikro zaczepach, kompletu prowadnic kulkowych o długości 400 mm,

  oraz zabezpieczenia wsporników przed wysunięciem z zaczepów.

- całość jest przystosowana do samodzielnego montażu

- uchwyty szuflad wyłożone nakładką z blachy nierdzewnej

- drzwi szafy wykonane z zagięciem stanowiącym wygodny uchwyt zabezpieczony nakładką z blachy nierdzewnej

- szafa zamykana zamkiem ryglowym blokującym drzwi szafy w trzech punktach.

 - waga szafy bez szuflad  61,0 kg

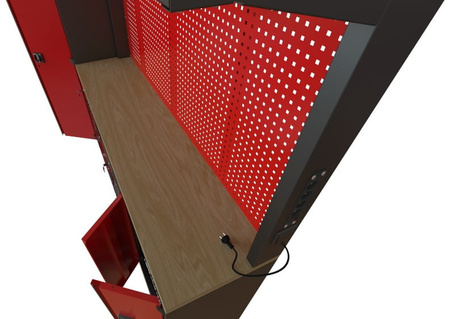

Tablica narzędziowa

- kratownica wykonana z blachy stalowej o grubości 1,0 mm

- nogi tablicy wykonane z blachy stalowej o grubości 1,5 mm

- szerokość tablicy 2035 mm

- głębokość tablicy 136 mm

- wysokość tablicy 960 mm

- wzmocniona konstrukcja płyty perforowanej

- dodatkowe wzmocnienia stabilizujące całą konstrukcję

- perforacja w kratownicy wykonana w rozstawie 10 x 10 x 32 mm

- mocowanie tablicy do blatu stołu za pomocą czterech wkrętów

- po zamocowaniu śruby są przysłaniane zaślepką umocowaną w nodze tablicy

- kratownica przystosowana do zawieszenia zawieszek narzędziowych

- po stronie prawej zamocowana listwa zasilająca z 4 gniazdami

- w belce oświetlenia zainstalowany wyłącznik oświetlenia

- tablica wyposażona w oprawę oświetleniową oraz świetlówkę 2 x 36 W

- całość malowana wg palety barw RAL

N-1-11-02 Szafka modułowa z 6 różnymi szufladami na cokole

- konstrukcja szafki wykonana z wysokiej jakości blachy stalowej o grubości 1 mm

- 6 szuflad na prowadnicach kulkowych umożliwiają całkowite ich wysunięcie oraz zapewniają wieloletnią eksploatację

- obciążenie statyczne szuflad do 60 kg

- wymiary wewnętrzne szuflad 3 mniejszych: szer. 557 mm x dł. 395 mm x wys. 90 mmm

- wymiary wewnętrzne szuflad 3 większych: szer. 557 mm x dł. 395 mm x wys. 170 mm

- centralny zamek blokujący wszystkie szuflady

- dolny cokół szafki zabezpieczony dodatkowo przed czynnikami korozji

N-13-02 Szafka modułowa z drzwiczkami na cokole

- konstrukcja szafki wykonana z wysokiej jakości blachy stalowej o grubości 1 mm

- wewnątrz szafki 3 półki z możliwością regulacji wysokości położenia

- wymiary wewnętrzne półek: szer. 655 mm x dł. 511 mm x wys. 15 mm

- półki wyłożone matą gumową benzyno-olejoodporną

- zamek blokujący drzwiczki

- dolny cokół szafki zabezpieczony dodatkowo przed czynnikami korozji

N-1-02-02 Szafka narzędziowa z 5 szufladami

 - solidna konstrukcja szafki wykonana z wysokiej jakości blachy stalowej o grubości 1 mm

 - 5 szuflad na teleskopowych prowadnicach ślizgowych z obciążeniem do 55 kg

 - wysuw szuflad 95 %

 - wymiary wewnętrzne szuflad: szerokość 480 mm głębokość 370 mm

 - wysokości szuflad: 4 x 103 mm 1 x 180 mm

 - blat szafki wyłożony matą gumową olejo benzyno - odporną

 - blat może służyć jako miejsce robocze

 - wygodny uchwyt boczny wzmocniony włóknem szklanym, odporny na oleje i smary

 - centralny zamek blokujący wszystkie szuflady

 - cztery koła obrotowe ( w tym dwa z hamulcem) o średnicy 100 mm

 - opona koła wykonana z gumy modyfikowanej Performa, odpornej na oleje, smary oraz benzynę

 - oś koła oparta na łożysku kulkowym uszczelnionym osłoną boczną z tworzywa

- szafka oraz nadstawka wyposażona w poliuretanowe naroża, zapobiegające uszkodzeniu podczas przemieszania

- strona prawa szafki posiada dodatkowo perforację umożliwiającą zamocowanie dodatkowych zawieszek np. na wkrętaki, spray, blat dodatkowy z miejscem na czyściwo.

ZESTAWU NIE MOŻNA MODYFIKOWAĆ!
